Máy thu hoạch khoai mì 2 hàng cỡ lớn PK3-THS1460 có sàng tách đất

Máy thu hoạch khoai mì 2 hàng cỡ lớn PK3-THS1460 là thiết bị chuyên dụng dùng để đào, nâng và tách củ sắn khỏi đất trong quá trình thu hoạch. Máy có chiều rộng làm việc 160 cm, phù hợp với vùng trồng khoai mì theo hai hàng và sử dụng máy kéo công suất lớn từ 90–150 HP.

Thiết bị kết nối với máy kéo bằng hệ thống treo 3 điểm, nhận chuyển động qua trục PTO đầu 6 rãnh. Trong quá trình làm việc, cụm lưỡi phía trước đi sâu xuống dưới tầng củ, nâng đất và toàn bộ cụm rễ lên hệ thống sàng. Chuyển động của sàng làm đất rơi xuống, trong khi củ khoai mì được đưa lên phía trên và trả lại mặt ruộng để thuận tiện thu gom.

PK3-THS1460 có chiều sâu làm việc 30–40 cm, tốc độ vận hành phù hợp 1,3–3,5 km/giờ và năng suất tham khảo khoảng 0,2–0,53 ha/giờ. Với đất tơi xốp, được chuẩn bị tốt và cây trồng đúng khoảng cách, tỷ lệ hao hụt được cung cấp ở mức dưới 3%.

Máy có trọng lượng 1.460 kg, kích thước 200 × 180 × 135 cm và kết cấu khung thép hợp kim. Đây là dòng máy thu hoạch khoai mì cỡ lớn, phù hợp với trang trại, hợp tác xã, vùng nguyên liệu và đơn vị cung cấp dịch vụ cơ giới hóa nông nghiệp.

Nông nghiệp công nghệ cao không chỉ nằm ở khâu gieo trồng hay chăm sóc mà còn cần được triển khai trong công đoạn thu hoạch. Đây cũng chính là công việc Tháp Xanh đang theo đuổi: đưa máy móc phù hợp vào từng giai đoạn sản xuất để giảm sức lao động, rút ngắn thời gian thu hoạch và nâng cao khả năng tổ chức mùa vụ.

Máy thu hoạch khoai mì PK3-THS1460 dùng để làm gì?

PK3-THS1460 được thiết kế để thu hoạch khoai mì, còn gọi là củ sắn, trên những vùng trồng có khoảng cách hàng phù hợp với chiều rộng làm việc 160 cm.

Máy thực hiện liên tiếp nhiều thao tác:

• Cắt và phá vỡ tầng đất phía dưới cụm củ.

• Nâng củ khoai mì cùng đất lên khỏi mặt ruộng.

• Đưa hỗn hợp đất và củ lên hệ thống sàng.

• Làm đất rơi trở lại mặt ruộng qua khe sàng.

• Đưa củ lên phía trên để giảm tình trạng bị vùi sâu.

• Tạo điều kiện thuận lợi cho việc thu gom sau máy.

• Giảm công đào và nhổ khoai mì bằng tay.

• Hỗ trợ thu hoạch đồng thời trên hai hàng trong điều kiện bố trí phù hợp.

Máy không tự đóng bao hoặc vận chuyển củ ra khỏi ruộng. Sau khi đi qua hệ thống đào và sàng, củ vẫn cần được thu gom, loại bỏ thân rễ, phân loại và vận chuyển.

Hiệu quả thu hoạch phụ thuộc nhiều vào giống khoai mì, độ sâu phát triển của củ, khoảng cách hàng, độ tơi của đất, độ ẩm tại thời điểm thu hoạch và kỹ năng của người vận hành.

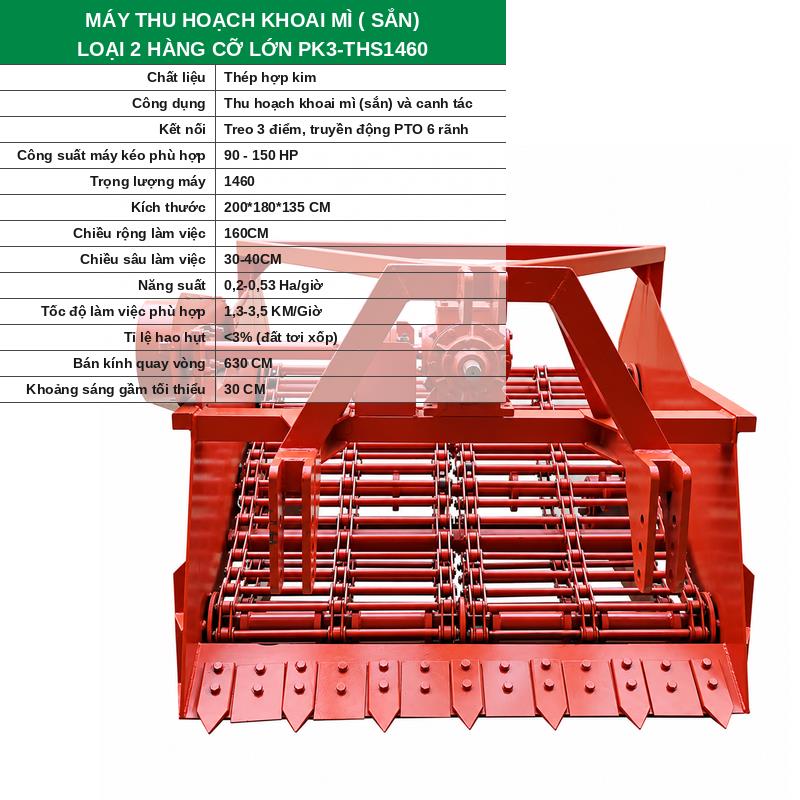

Thông số kỹ thuật máy thu hoạch khoai mì 2 hàng PK3-THS1460

Năng suất và tỷ lệ hao hụt là những thông số phụ thuộc vào điều kiện thực tế. Kết quả có thể thay đổi theo loại đất, độ ẩm, tình trạng ruộng, khoảng cách hàng, độ sâu của củ, tốc độ máy kéo và cách điều chỉnh lưỡi đào.

Cấu tạo của máy thu hoạch khoai mì PK3-THS1460

Khung máy bằng thép hợp kim

Khung máy là bộ phận chịu lực chính, liên kết hệ thống treo 3 điểm, hộp truyền động, lưỡi đào, sàng tách đất và các chi tiết làm việc.

Máy có trọng lượng 1.460 kg nên khung phải chịu tải lớn trong quá trình lưỡi đi sâu xuống đất và sàng vận chuyển hỗn hợp đất, củ. Các thanh giằng được bố trí để tăng độ cứng và hạn chế biến dạng khi máy làm việc.

Trước mỗi mùa vụ, người sử dụng cần kiểm tra mối hàn, bulông và các điểm chịu lực. Nếu khung xuất hiện vết nứt hoặc biến dạng, cần sửa chữa đúng kỹ thuật trước khi tiếp tục vận hành.

Hệ thống treo 3 điểm

PK3-THS1460 kết nối phía sau máy kéo bằng hệ thống treo 3 điểm. Cơ cấu này giúp giữ thiết bị ổn định, đồng thời cho phép máy kéo nâng hoặc hạ toàn bộ máy khi vận chuyển, quay đầu và bắt đầu thu hoạch.

Với trọng lượng 1.460 kg, máy kéo phải có khả năng nâng phù hợp. Không nên chỉ căn cứ vào công suất động cơ mà bỏ qua tải trọng nâng của hệ thống thủy lực phía sau.

Các tay treo cần được điều chỉnh cân bằng để chiều sâu lưỡi đào đồng đều trên toàn bộ chiều rộng 160 cm. Nếu máy bị nghiêng, một bên lưỡi có thể đào sâu hơn và làm tăng nguy cơ sót hoặc đứt củ.

Truyền động PTO đầu 6 rãnh

Máy nhận chuyển động từ trục PTO của máy kéo thông qua trục các đăng đầu 6 rãnh. Nguồn động lực này được truyền tới hệ thống sàng và các bộ phận chuyển động.

Trước khi lắp đặt, cần kiểm tra số rãnh, kích thước đầu PTO, chiều dài trục các đăng và khả năng thay đổi chiều dài khi hệ thống treo nâng hạ.

Trục PTO phải có đầy đủ ống che bảo vệ. Không sử dụng máy khi trục các đăng bị hở, cong hoặc khớp chữ thập có dấu hiệu hư hỏng.

Hộp truyền động

Hộp truyền động tiếp nhận chuyển động từ PTO và đưa lực tới hệ thống sàng. Đây là bộ phận làm việc dưới tải lớn khi máy thu hoạch trong nền đất nặng hoặc lượng đất đưa lên nhiều.

Hộp truyền động cần được kiểm tra dầu bôi trơn định kỳ. Nếu có tiếng kêu bất thường, nhiệt độ tăng nhanh hoặc xuất hiện dầu rò rỉ, người vận hành phải dừng máy để kiểm tra.

Cụm lưỡi đào phía trước

Lưỡi đào được bố trí tại phía trước của máy, có nhiệm vụ đi xuống dưới tầng củ và phá vỡ kết cấu đất.

Khi máy kéo tiến về phía trước, lưỡi cắt vào đất ở độ sâu đã điều chỉnh. Đất cùng củ khoai mì được nâng lên và chuyển tới hệ thống sàng.

Chiều sâu làm việc 30–40 cm cần được thiết lập theo thực tế phát triển của củ. Nếu đào quá nông, lưỡi có thể cắt ngang củ hoặc bỏ sót phần củ nằm sâu. Nếu đào quá sâu, lượng đất đưa lên sàng tăng, làm máy nặng tải và giảm năng suất.

Các mũi lưỡi phía trước là bộ phận tiếp xúc trực tiếp với đất nên dễ mài mòn. Cần kiểm tra độ sắc, độ thẳng và tình trạng bulông trước khi vận hành.

Hệ thống sàng tách đất

Sàng là bộ phận nổi bật của máy thu hoạch khoai mì PK3-THS1460. Hệ thống gồm các thanh ngang và cơ cấu chuyển động tạo thành bề mặt vận chuyển có khe hở.

Khi đất và củ được lưỡi đào nâng lên, hỗn hợp này đi vào sàng. Sự chuyển động của sàng làm đất tơi và rơi xuống qua các khe, trong khi củ có kích thước lớn hơn tiếp tục được đưa về phía sau.

Quá trình tách giúp giảm lượng đất đi kèm củ và đưa củ lên bề mặt ruộng. Hiệu quả tách cao hơn khi đất có độ ẩm phù hợp, không quá ướt và không bết dính.

Hệ thống xích và thanh sàng

Các thanh sàng liên kết với hệ thống xích, tạo chuyển động liên tục từ phía trước ra phía sau máy. Cơ cấu này phải chịu đồng thời trọng lượng đất, củ và rung động trong quá trình làm việc.

Xích cần được kiểm tra độ căng, độ mòn và khả năng ăn khớp với bánh dẫn. Xích quá chùng có thể nhảy khỏi vị trí, trong khi xích quá căng làm tăng tải lên trục và vòng bi.

Đất, cỏ và rễ cây bám vào thanh sàng cần được vệ sinh sau mỗi ca làm việc.

Thành chắn hai bên

Hai bên máy có tấm thành giúp giữ hỗn hợp đất và củ trong phạm vi sàng, hạn chế sản phẩm rơi ra ngoài quá sớm.

Thành chắn còn hỗ trợ hướng dòng vật liệu đi từ lưỡi đào qua hệ thống sàng. Nếu thành chắn bị cong hoặc biến dạng, dòng vật liệu có thể không đều và gây tắc cục bộ.

Nguyên lý hoạt động của máy thu hoạch khoai mì 2 hàng

Trước khi thu hoạch, phần thân cây khoai mì cần được xử lý theo quy trình phù hợp, đồng thời xác định rõ vị trí và khoảng cách của hai hàng trồng.

Máy được kết nối với hệ thống treo 3 điểm và trục PTO của máy kéo. Người vận hành đưa máy tới đầu hàng, căn chỉnh sao cho cụm lưỡi đào bao phủ đúng hai hàng khoai mì.

Khi PTO được kích hoạt, hệ thống sàng bắt đầu chuyển động. Máy kéo tiến từ từ với tốc độ phù hợp trong khoảng 1,3–3,5 km/giờ.

Lưỡi đào đi xuống độ sâu 30–40 cm, cắt qua tầng đất phía dưới củ. Đất và toàn bộ cụm củ được nâng lên trên bề mặt lưỡi rồi chuyển vào sàng.

Trong quá trình sàng di chuyển, đất được rung tơi và rơi xuống qua các khe. Củ khoai mì được đưa dần ra phía sau và nằm trên mặt ruộng để người lao động thu gom.

Để quá trình diễn ra ổn định, tốc độ sàng, tốc độ máy kéo và chiều sâu đào phải được điều chỉnh phù hợp với điều kiện đất.

Ưu điểm của máy thu hoạch khoai mì hai hàng

Thu hoạch hai hàng trong một lượt

Chiều rộng làm việc 160 cm cho phép
